Una válvula de bola rara vez funciona como componente aislado en una instalación de tuberías real. Es posible que se necesite una manija para la operación manual, una extensión puede hacer que una válvula empotrada sea más fácil de alcanzar y es posible que se requiera un adaptador cuando se agrega un actuador. Estos componentes de soporte tienen diferentes requisitos de conexión, por lo que una pieza que parece adecuada puede no encajar en la válvula en uso.
La compatibilidad a menudo se reduce a detalles que son fáciles de pasar por alto. La forma del vástago de la válvula, el espacio de montaje disponible, la posición de los puntos de conexión y la instalación circundante pueden influir en el ajuste final. Un componente de repuesto puede tener el propósito general correcto pero aun así requerir una disposición de conexión diferente.
Para los equipos de mantenimiento, instaladores y usuarios de equipos, el problema no es tanto agregar más componentes sino más bien asegurarse de que los componentes funcionen juntos. Accesorios para válvulas de bola deben corresponder con la configuración de la válvula y las condiciones a su alrededor. Observar estas relaciones puede ayudar a explicar por qué algunos trabajos de reemplazo son sencillos mientras que otras instalaciones requieren ajustes adicionales.

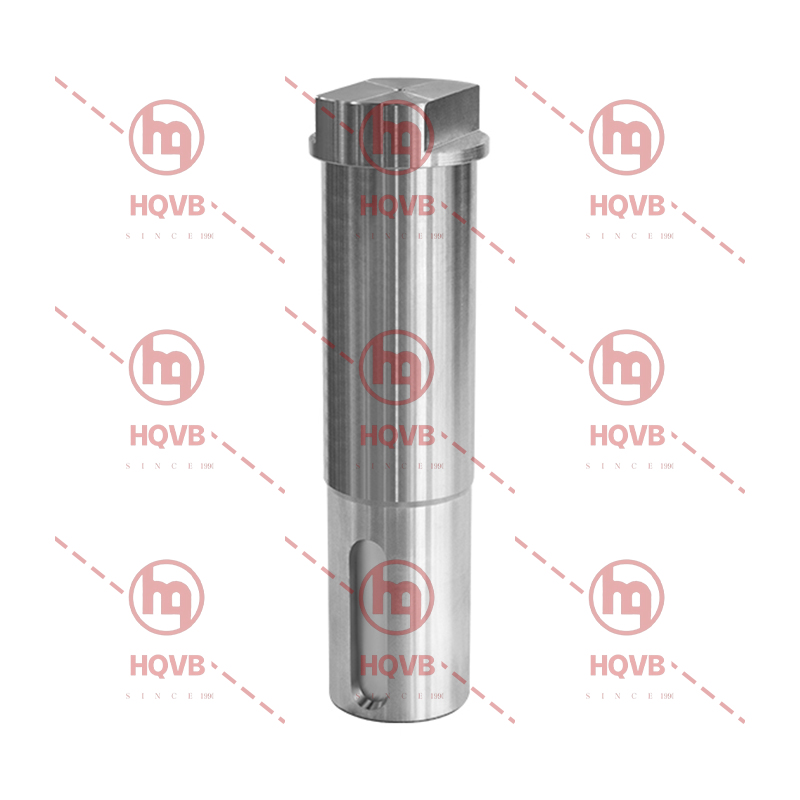

El vástago es la parte que transfiere el movimiento desde el componente operativo externo al mecanismo de la válvula. Eso hace que sus dimensiones sean importantes siempre que se instale un mango, una extensión, un adaptador o un componente similar.
Una conexión ligeramente suelta puede permitir movimientos no deseados durante el funcionamiento. Una conexión demasiado apretada puede requerir fuerza durante el ensamblaje o generar tensión innecesaria en las piezas. Ninguna situación proporciona un ajuste confiable.
Por lo tanto, se debe comprobar que el vástago supera su tamaño general. También importa su forma y perfil de conexión. Algunas disposiciones utilizan una forma de vástago particular para evitar que el componente operativo gire independientemente de la válvula.
La longitud del tallo puede crear otro problema. Una válvula instalada debajo de una cubierta o detrás de un aislamiento puede tener una exposición del vástago menos utilizable de lo esperado. Incluso si el accesorio corresponde a las dimensiones de la potencia, es posible que no haya suficiente espacio para una fijación adecuada.
Al comprobar la conexión, vale la pena comparar varios detalles:
La operación repetida hace que una conexión segura sea particularmente importante. El vástago y el componente adjunto se mueven juntos cada vez que se opera la válvula, por lo que una pequeña cantidad de holgura puede volverse más notoria con el tiempo.
El tamaño de la válvula influye más que el diámetro de la válvula misma. Las dimensiones físicas, las proporciones del vástago, las disposiciones de montaje y el espacio requerido para la operación pueden cambiar con la configuración de la válvula.
Un componente adecuado para una instalación compacta puede no ser práctico en una válvula más grande, incluso cuando ambas utilizan un principio de funcionamiento similar. También puede ocurrir lo contrario: un accesorio más grande puede caber físicamente pero dejar espacio insuficiente en una instalación confinada.
Una forma útil de observar la relación es separar la válvula en varias áreas.
| Área para comprobar | Conexión con ajuste de accesorios |
|---|---|
| Cuerpo de válvula | Influye en el espacio de instalación disponible |
| tallo | Determina cómo se conecta un componente operativo |
| Área de montaje | Afecta el soporte y la alineación. |
| Autorización de funcionamiento | Determina si el componente puede moverse libremente. |
En el trabajo de sustitución es donde estas diferencias suelen hacerse evidentes. Un instalador puede estar trabajando con una válvula existente en lugar de con un conjunto completamente nuevo. En esa situación, el componente externo tiene que coincidir con lo que ya está instalado.
El tamaño de la válvula por sí solo no puede responder a esa pregunta. Es necesario considerar la disposición física completa. Una manija, soporte, adaptador o extensión debe corresponder con la válvula real en lugar de seleccionarse únicamente por aplicación general.
Una conexión segura a veces depende de algo más que el vástago de la válvula. Los puntos de montaje brindan soporte para los componentes conectados alrededor de la válvula, particularmente cuando se trata de un actuador u otro equipo operativo.
Incluso una pequeña diferencia de posicionamiento puede afectar la alineación. Si el componente de montaje no se asienta correctamente, es posible que las piezas conectadas no permanezcan en el mismo eje operativo. Es posible que la válvula aún se pueda utilizar, pero el giro o el accionamiento pueden volverse menos consistentes.
También merece atención el espacio disponible alrededor de la válvula. Las tuberías, el aislamiento, los equipos cercanos y las paredes del recinto pueden restringir dónde se puede colocar un accesorio. Una disposición de montaje que parezca adecuada en un banco de trabajo abierto puede resultar difícil de reproducir una vez que la válvula se instala en un área concurrida.
Por ese motivo, los instaladores normalmente deben considerar la interfaz de montaje junto con el diseño circundante. La cuestión no es sólo si los agujeros o los puntos de conexión coinciden. El componente instalado también necesita suficiente espacio para permanecer seguro y permitir el movimiento normal de la válvula.
Esto se vuelve particularmente relevante cuando se modifica una válvula manual existente. Agregar un nuevo componente cambia la disposición física alrededor de la válvula, por lo que no se debe asumir automáticamente que la holgura original sigue siendo adecuada.
Agregar un actuador cambia la forma en que se opera una válvula. En lugar de girar la válvula directamente con la mano, el movimiento se transfiere a través de un actuador y la conexión entre el actuador y el vástago de la válvula.
Un adaptador puede servir como enlace entre esas dos partes. Su función parece sencilla, pero la conexión debe convenir a ambas partes. Un vástago de válvula puede tener un perfil de conexión mientras que el actuador usa otra disposición de montaje.
La estructura de soporte también importa. El actuador debe permanecer posicionado correctamente en relación con el vástago. Si la conexión está desplazada, es posible que el movimiento no se transfiera suavemente.
Antes de montar un adaptador de actuador, es útil comprobar:
Diferentes disposiciones de actuador también pueden requerir diferentes componentes de soporte. La configuración adecuada depende de la válvula y el actuador que se conecten, más que del adaptador únicamente.
Esta es un área donde los accesorios para válvulas de bola pasan a formar parte de un conjunto mecánico más grande. Su propósito no es simplemente agregar funcionalidad. También proporcionan la conexión entre componentes que necesitan funcionar juntos.
Por lo general, un mal ajuste puede atribuirse a una falta de coincidencia en algún lugar de la conexión, aunque la causa no siempre es obvia al principio.
Las dimensiones son una posibilidad. Un componente puede tener un tamaño cercano al esperado pero aun así no se acopla correctamente. El método de conexión es otro. Dos piezas pueden tener dimensiones similares y utilizar diferentes formas de fijarse.
La alineación es una preocupación aparte. Si el accesorio se coloca en ángulo o no se asienta firmemente contra su superficie de montaje, el funcionamiento puede volverse desigual. En una configuración manual, esto puede notarse como una resistencia inusual al girar la manija. Con un actuador, el problema puede aparecer como un movimiento que no se transfiere limpiamente.
Las condiciones de instalación pueden hacer que la situación sea más difícil de diagnosticar. Una válvula rodeada de otros equipos puede dejar poco espacio para corregir un componente mal colocado.
Al investigar un ajuste incorrecto, resulta útil dividir el problema en tres preguntas:
Mirarlos por separado puede evitar cambios innecesarios en la propia válvula cuando el problema real radica en el componente adjunto.
Una válvula puede instalarse correctamente y aun así resultar difícil de operar. Las ubicaciones empotradas, el aislamiento, las cubiertas protectoras y el acceso limitado pueden alejar el punto de operación de la persona o del equipo que controla la válvula.
Una extensión del vástago puede solucionar este tipo de problema de diseño al llevar la conexión operativa a una posición más accesible. No es simplemente una versión más larga del tallo original. La extensión debe mantener una conexión segura y al mismo tiempo proporcionar suficiente alcance para la instalación.
Las tuberías aisladas son un ejemplo. El aislamiento puede rodear la válvula y dificultar el acceso directo. Una extensión puede proporcionar una conexión fuera del área aislada sin necesidad de reubicar la válvula.
Los espacios restringidos crean una situación similar. Se puede colocar una válvula detrás de otro equipo donde no se pueda operar cómodamente una manija estándar. Mover el punto de operación hacia afuera puede proporcionar un acceso más utilizable.
El diseño circundante sigue siendo importante después de instalar una extensión. Debe haber suficiente espacio para que se pueda mover la manija o el componente operativo conectado. Agregar longitud por sí solo no resuelve todos los problemas de acceso.
La intercambiabilidad es una preocupación común cuando una válvula permanece en servicio pero es necesario reemplazar un componente externo. Puede ser posible utilizar un componente de otra fuente, pero la apariencia y la función general no son suficientes para establecer la compatibilidad.
La interfaz física es lo que importa. Las dimensiones del vástago, los perfiles de conexión, las posiciones de montaje y los métodos de fijación pueden diferir entre las configuraciones de válvula.
Por lo tanto, un reemplazo debe compararse con la válvula real en lugar de seleccionarse únicamente por la descripción general de la válvula.
| Punto de compatibilidad | ¿Qué necesita atención? |
|---|---|
| tallo connection | Forma, dimensiones y compromiso. |
| Área de montaje | Posición y soporte disponible |
| Método de seguridad | Cómo permanece unido el componente |
| Espacio de instalación | Autorización para la operación |
Las instalaciones más antiguas pueden hacer que este problema sea más notorio. Una válvula puede seguir funcionando mientras un componente externo se desgasta o daña. Reemplazar ese componente con una pieza visualmente similar puede no producir el mismo ajuste.
Por lo tanto, es mejor tratar la compatibilidad entre fuentes como una cuestión de coincidencia física. Si las interfaces corresponden y la instalación circundante proporciona un espacio libre adecuado, el reemplazo puede ser adecuado. Si no es así, puede ser necesaria una modificación u otro componente.
Por lo general, comprobar la compatibilidad antes del montaje es más fácil que corregir un mal ajuste después. El proceso comienza con la válvula ya colocada y continúa desde los puntos de conexión reales.
Primero se debe examinar el tallo. Sus dimensiones, forma, longitud expuesta y método de conexión proporcionan la base para evaluar un mango, extensión o adaptador. Luego se puede comprobar el área de montaje para ver si el accesorio se puede colocar de forma segura.
El despacho no debe dejarse para el final. Las tuberías, aislamientos, paredes, cubiertas y otros equipos cercanos pueden afectar si el componente instalado tiene suficiente espacio para funcionar.
Un control práctico puede incluir:
El mismo enfoque es útil cuando se adapta una válvula manual para el funcionamiento del actuador. La válvula, el adaptador, el componente de montaje y el actuador deben considerarse como una disposición conectada.
La compatibilidad rara vez está determinada por una sola dimensión. Un ajuste adecuado depende de la relación entre la válvula y el componente adjunto a ella, junto con el espacio y las condiciones que rodean la instalación. Prestar atención a esas relaciones antes del ensamblaje puede facilitar la gestión del trabajo de reemplazo y modificación.
